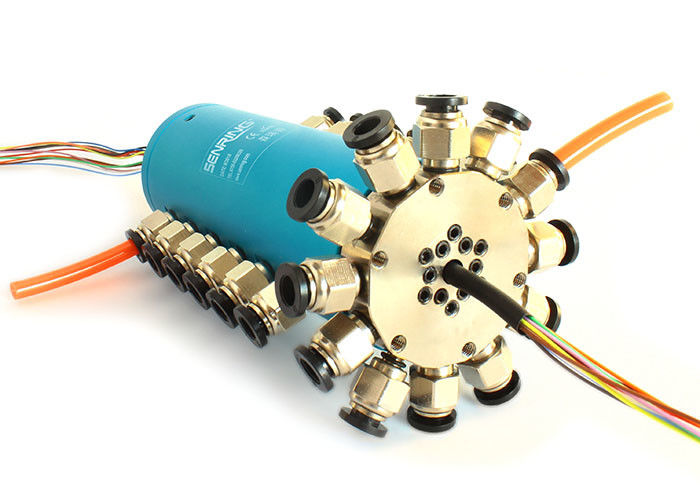

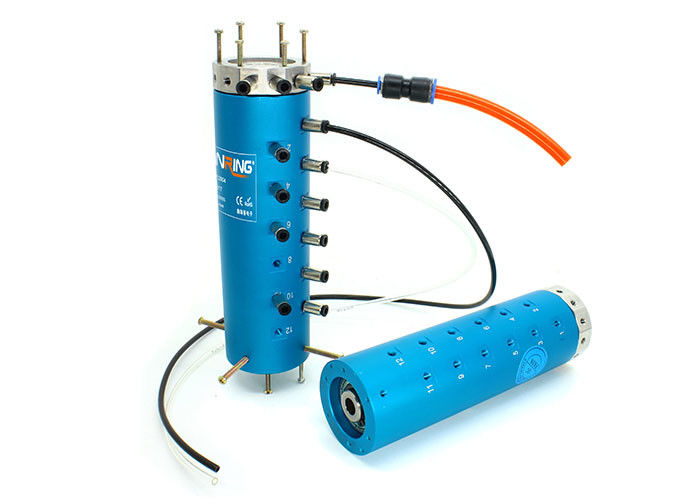

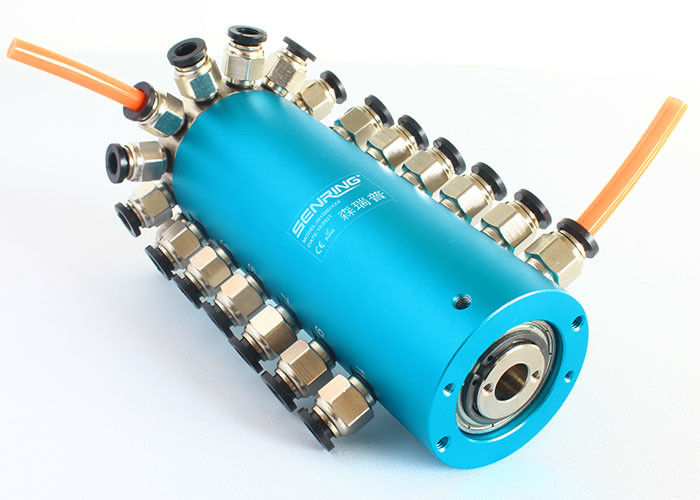

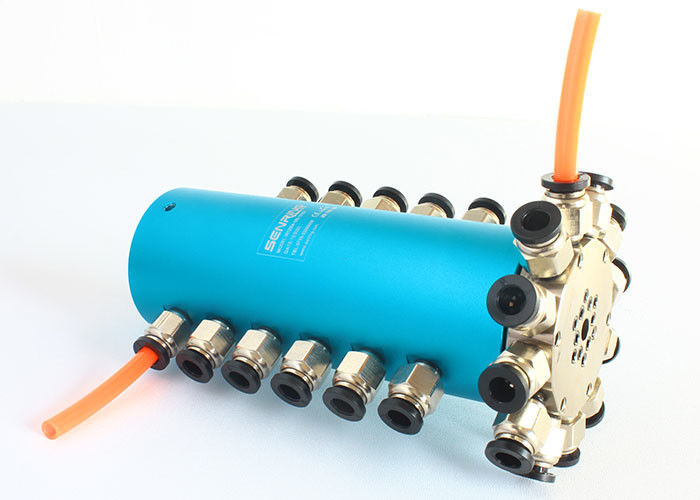

ロータリージョイント12は電線が付いているM5港を6-56本のワイヤー通過する
3012004空気の回転式連合の記述
SENRINGは、ガスの冷却剤乾燥するために、3012004のシリーズ12の道回転式連合静止した配管と回転シリンダー間の肯定的なシールを提供するためにとMQL、真空、混合物、等サービス適用される。
3012004のシリーズ スリップ リングの技術仕様
| 道（ガス） | 12本の道 |
| 管のサイズ | 4mmの管M5の港 |
| 機械データ | |
| spec. | データ |
| ワーキング・ライフ | refのための20millions （労働条件によって決まる） |
| 最高。規定回転数 | 絶えず250RPM、断続的の1000RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触Materia | 貴金属 |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 最高。作動 圧力 |
肯定的な圧力1Mpaの真空-90kPa | |
| トルク | <1> | |
| 電気 | ||
| spec. | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | <500m> | <500m> |
| 導線spec。 | AWG26#はテフロン ワイヤーを銀めっきした | AWG26#はテフロン ワイヤーを銀めっきした |
| 導線の長さ | 標準250mm （カスタマイズすることができる） | |
| Insolutionの抵抗 | 500VAC@50Hz、6s | |
| 電気騒音 | <0> | |
3012004空気の回転式連合の特徴
1. USB、HDMI、1000Mのイーサネット、VGA、DVI、同軸RF （高周波）、サーボ モーター信号、産業バス スリップ リング…等のようなサポート送信の混合された力そして信号、;
2. 360°は圧縮空気、蒸気、真空、否定的な圧力、肯定的な圧力…等を送信する;
3. 最高。圧力:1Mpa （真空:高圧-1.5kPaはカスタマイズすることができる）;
4. サポート12 4mmの管のためのM5港;

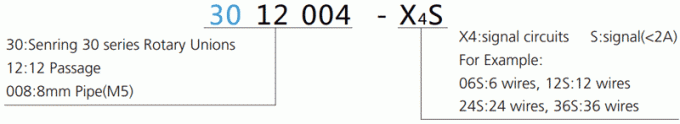

部品番号の記述

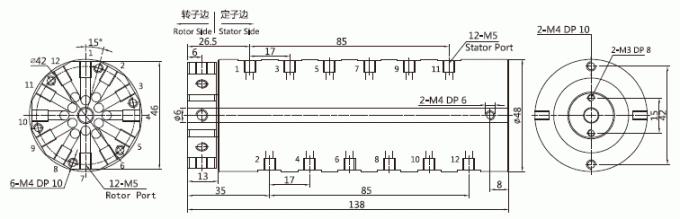

デッサン
標準モデル リスト
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ |
| 3012004 | 12本の道 | M5 | 4~6mm |
| モデル | 道（ガス） | 左舷サイズ | 管のサイズ | 信号回路（0~2A） | 長さL （mm） |
| 3012004-06S | 12本の道 | M5 | 4~6mm | 6 | 14 |
| 3012004-12S | 12本の道 | M5 | 4~6mm | 12 | 21 |
| 3012004-24S | 12本の道 | M5 | 4~6mm | 24 | 35 |
| 3012004-36S | 12本の道 | M5 | 4~6mm | 36 | 52 |
FAQ:
1。 スリップ リングは何であるか。
スリップ リングは静止したのからの回転構造に力そして電気的信号の伝達を可能にする電気機械装置である。スリップ リングは力か信号を送信している間回転を要求するあらゆるエレクトロメカニカル・システムで使用することができる。それは機械性能を改善し、システム操作を簡単にし、移動可能な接合箇所からぶら下がる損傷傾向があるワイヤーを除去できる。
2. 私達は何をするか。
私達は成長、設計、製造のに良質のsliprings焦点を合わせ、回転システムのためのさまざまな解決を提供する。
3. 私はいかにスリップ リングを選ぶか。
スリップ リング解決の適切な選択は回路ごとの総回路を含むあなたの適用のオペレーティング パラメータについての細部を、電圧およびamps、規定回転数および土台のタイプ要求する。あなたの調査を始める適切な場所は私達の標準的なスリップ リングとある。注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたら、始まるために私達に連絡しなさい。
4. 注文のスリップ リングを提供するか。
注文の/変更された解決は多分要求されるか、またはあなたの選択で援助を必要とすること確信していたらはい、始まるために私達に連絡しなさい。私達のエンジニアはあなたの必要性のための完全な解決を都合する。
