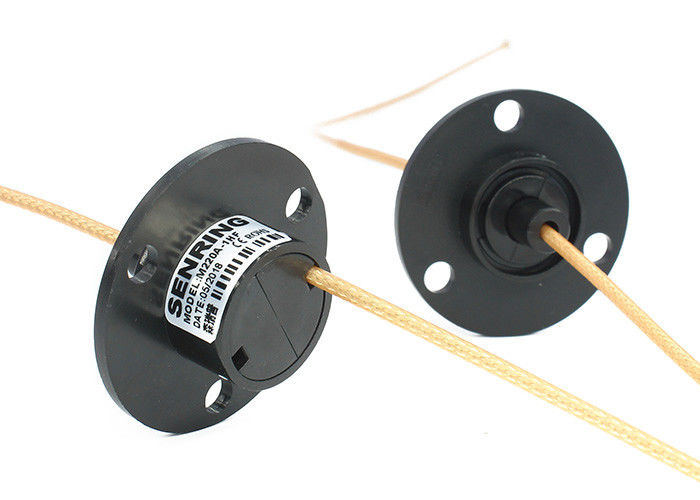

12回路2A 240VDCのカプセルのスリップ リング工学プラスチック電気ロータリージョイント
M220カプセルのスリップ リングの記述
カプセルのスリップ リングは密集した、カプセル型の構造と設計されているタイプのスリップ リングである。それはタイプの回転装置の静止したと回転部品間の力、信号およびデータを送信するのに使用されている電気スリップ リングである。カプセルのスリップ リングはスペースが限られるコンパクト デザインが要求される適用で一般的であり。それに普通低いトルク、高い現在の容量があり、抵抗力がある消耗。カプセルのスリップ リングはロボット工学、医療機器および電気的信号の信頼できる伝達が重大の他の適用で一般的である。
利点:
1. コンパクト デザイン:カプセルのスリップ リングにそれらがスペースを限った適用で使用されるようにする小さく、コンパクト デザインがある。
2. 高い現在の容量:これらのスリップ リングは高い流れを扱うように設計され、力および信号を両方同時に送信できる。
3. 低いトルク:カプセルのスリップ リングに平均が滑らかに作動し、回るより少ない力を要求できる低いトルクがある。
M220カプセルのスリップ リングの特徴
1. M220シリーズのSenRingのスリップ リングに22mmの外の直径および低いトルクがの0.06N.m以下ある。
2. それは信号および力を同時に送信できる。
3. それは2Aの現在の容量を、5Aの現在の容量を持っている、各回路が付いている2-36の回路10Aの現在の容量を持っている各回路が付いている2-4の回路持っている各回路が付いている6-12の回路および30Aの現在の容量を持っている各回路が付いている2-3の回路が付いている標準モデルで利用できる。
M220カプセルのスリップ リングの技術仕様
| Mechanicall変数 | |
| ワーキング・ライフ | refのための10millions （労働条件によって決まる） |
| 回転速度 | 250RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | 貴金属:金金 |
| 材料の収容 | 設計されたプラスチック |
| トルク | 0.05N.m+0.01N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 導線Spec。 | モデル リストを参照しなさい | モデル リストを参照しなさい |
| 導線の長さ | 標準的な長さ150mm （カスタマイズすることができる） | |
| 絶縁耐力 | 300VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| IPの等級 | IP51 | |
部品番号の記述
| モデル | 回路いいえ。 | 最高の現在/回路 | 導線spec。 | 長さL （mm） |
| M220-06 | 6 | 2A | 銀めっきのテフロンAWG26# | 19 |
| M220-12 | 12 | 2A | 銀めっきのテフロンAWG26# | 26 |
| M220-18 | 18 | 2A | 銀めっきのテフロンAWG26# | 33 |
| M220-24 | 24 | 2A | 銀めっきのテフロンAWG26# | 40 |
| M220-36 | 36 | 2A | 銀めっきのテフロンAWG26# | 54.5 |
| M220-0605 | 6 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0805 | 8 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-1205 | 12 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0210 | 2 | 10A | 銀めっきのテフロンAWG17# | 26 |
| M220-0310 | 3 | 10A | 銀めっきのテフロンAWG17# | 33 |
| M220-0410 | 4 | 10A | 銀めっきのテフロンAWG17# | 40 |
| M220-0230 | 2 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0330 | 3 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#の信号&AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
導線のカラー コード
| リングいいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 黒い | 茶色 | 赤い | オレンジ | 黄色い | 緑 | 青 | 紫色 | 灰色 | 白い | ピンク | 淡いブルー |
