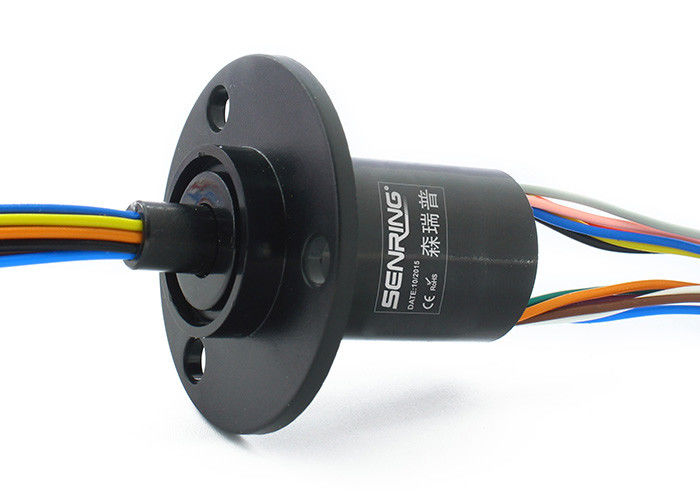

回転速度の自由なスリップ リング カスタム化240 VAC 12の回路のカプセルのスリップ リング2A 250 Rpm
M220カプセルのスリップ リングの記述
スリップ リングにそれを操作をワイヤーで縛るためにより便利にさせる24色の色分けされたワイヤーがある。回転および静止したワイヤー関係は色コーディングが原因で取付けて容易である。伝導性リングはより滑らかな回転、より低いトルクおよび動的抵抗で起因するより大きい接触域を提供する90度のV溝の設計を採用する。
全体的にみて、SenRing M220シリーズ スリップ リングはさまざまな非一般市民分野のために適した非常に多目的な、信頼できるプロダクトである。その密集した構造、色分けされたワイヤーおよび90度のV溝の設計それに信頼できる信号および送電を要求する限られたスペースとの適用のための優秀な選択をするため。
M220カプセルのスリップ リングの特徴
M220シリーズのSenRingのスリップ リングに22mmの外の直径および低いトルクがの0.06N.m以下ある。それは2Aの現在の容量を、5Aの現在の容量を持っている、各回路が付いている2-36の回路10Aの現在の容量を持っている各回路が付いている2-4の回路持っている各回路が付いている6-12の回路および30Aの現在の容量を持っている各回路が付いている2-3の回路が付いている標準モデルで利用できる。それは信号および力を同時に送信できる。
利点:
従ってスリップ リング シリーズ、極度な小型であることのおかげで、寿命を高めるために物的消費を減らすようにリングとブラシ間の低い外の速度を、保証する。柔軟性、費用効果および信頼性に留意するこのシリーズは設計されていた。
M220カプセルのスリップ リングの技術仕様
| Mechanicall変数 | |
| ワーキング・ライフ | refのための10millions （労働条件によって決まる） |
| 回転速度 | 250RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | 貴金属:金金 |
| 材料の収容 | 設計されたプラスチック |
| トルク | 0.05N.m+0.01N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 導線Spec。 | モデル リストを参照しなさい | モデル リストを参照しなさい |
| 導線の長さ | 標準的な長さ150mm （カスタマイズすることができる） | |
| 絶縁耐力 | 300VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| IPの等級 | IP51 | |
部品番号の記述
| モデル | 回路いいえ。 | 最高の現在/回路 | 導線spec。 | 長さL （mm） |
| M220-06 | 6 | 2A | 銀めっきのテフロンAWG26# | 19 |
| M220-12 | 12 | 2A | 銀めっきのテフロンAWG26# | 26 |
| M220-18 | 18 | 2A | 銀めっきのテフロンAWG26# | 33 |
| M220-24 | 24 | 2A | 銀めっきのテフロンAWG26# | 40 |
| M220-36 | 36 | 2A | 銀めっきのテフロンAWG26# | 54.5 |
| M220-0605 | 6 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0805 | 8 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-1205 | 12 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0210 | 2 | 10A | 銀めっきのテフロンAWG17# | 26 |
| M220-0310 | 3 | 10A | 銀めっきのテフロンAWG17# | 33 |
| M220-0410 | 4 | 10A | 銀めっきのテフロンAWG17# | 40 |
| M220-0230 | 2 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0330 | 3 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#の信号&AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
導線のカラー コード
| リングいいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 黒い | 茶色 | 赤い | オレンジ | 黄色い | 緑 | 青 | 紫色 | 灰色 | 白い | ピンク | 淡いブルー |
