起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001,ROHS,REACH
モデル番号:
M220
私達に連絡しなさい
回転速度の自由なスリップ リング カスタム化240 VAC 12の回路のカプセルのスリップ リング2A 250 Rpm

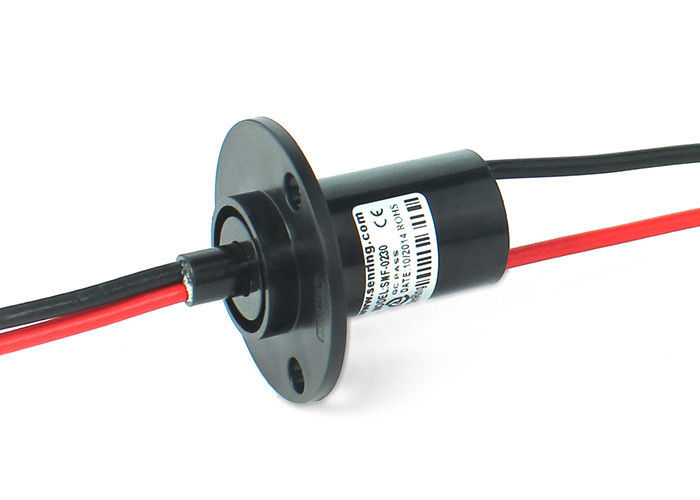

M220カプセルのスリップ リングの記述
SenRing M220シリーズ スリップ リングに22mmの外の直径があり、19mm、26mm、33mm、40mm、および57.3mmを含むさまざまな長さ、入って来。それは多数標準モデルで利用できる、2-36のチャネルの選択の6つ、8つ、12、18、24、そして36のチャネルを含んで。スリップ リングはA-typeかUタイプのフランジの台紙を使用して容易に取付けることができる。
このシリーズは家電、証券業界、段階の軽工業、国防、軍隊、研究所および他の同じような適用のような非一般市民分野のためのSenRingの電子工学によってとりわけ設計され、作り出される。その小型および密集した構造はそれに限られたスペースとの適用のための理想的な選択をする。
M220カプセルのスリップ リングの特徴
1.信号とのサポート送信力;
2. 標準的なプロダクト、利用できる在庫;
3. フランジなし、タイプ フランジの選択。
4. OD 22mm;
5. 低いトルク、0.06N.m以下
6. 2~36の回路（それぞれ2A）、6~12circuits （5Aそれぞれ）、2~4circuits （10Aそれぞれ）、任意2~3circuits （各30A）;
利点:
·順調順調。
·より高い設計精密
·より低い電気騒音。
·より低いトルク、より低い接触抵抗
·急速な配達
M220カプセルのスリップ リングの技術仕様
| Mechanicall変数 | |
| ワーキング・ライフ | refのための10millions （労働条件によって決まる） |
| 回転速度 | 250RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | 貴金属:金金 |
| 材料の収容 | 設計されたプラスチック |
| トルク | 0.05N.m+0.01N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 導線Spec。 | モデル リストを参照しなさい | モデル リストを参照しなさい |
| 導線の長さ | 標準的な長さ150mm （カスタマイズすることができる） | |
| 絶縁耐力 | 300VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| IPの等級 | IP51 | |
部品番号の記述
| モデル | 回路いいえ。 | 最高の現在/回路 | 導線spec。 | 長さL （mm） |
| M220-06 | 6 | 2A | 銀めっきのテフロンAWG26# | 19 |
| M220-12 | 12 | 2A | 銀めっきのテフロンAWG26# | 26 |
| M220-18 | 18 | 2A | 銀めっきのテフロンAWG26# | 33 |
| M220-24 | 24 | 2A | 銀めっきのテフロンAWG26# | 40 |
| M220-36 | 36 | 2A | 銀めっきのテフロンAWG26# | 54.5 |
| M220-0605 | 6 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0805 | 8 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-1205 | 12 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0210 | 2 | 10A | 銀めっきのテフロンAWG17# | 26 |
| M220-0310 | 3 | 10A | 銀めっきのテフロンAWG17# | 33 |
| M220-0410 | 4 | 10A | 銀めっきのテフロンAWG17# | 40 |
| M220-0230 | 2 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0330 | 3 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#の信号&AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
導線のカラー コード
| リングいいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 黒い | 茶色 | 赤い | オレンジ | 黄色い | 緑 | 青 | 紫色 | 灰色 | 白い | ピンク | 淡いブルー |
