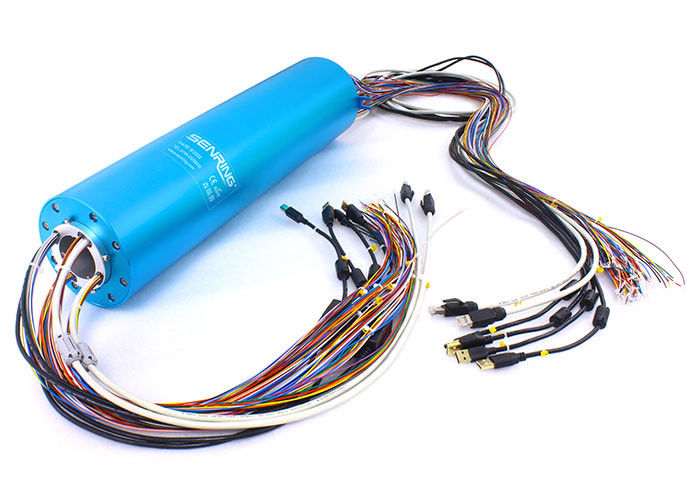

HDのビデオ監視のための高い定義HDMI雑種のスリップ リング3段階

HDのビデオ監視のための高い定義HDMI雑種のスリップ リング3段階

3Phase雑種のスリップ リング

HDMIの雑種のスリップ リング

HDMI 3段階のスリップ リング

起源の場所:

中国

ブランド名:

senring

証明:

CE, ISO9001

モデル番号:

BH50130

私達に連絡しなさい

引用を要求しなさい
プロダクト細部
製品名:
信号のスリップ リング
穴のサイズ:
50mm
Od:
130mm
電圧評価:
0~440 VDC/VAC
機械振動:
MIL-STD-810E
回路いいえ。:
2~96circuits (モデルによって決まる)
支払及び船積みの言葉
最小注文数量
1
価格
交渉可能
支払条件
T/T、L/C
製品の説明

HDのビデオ監視のためにカスタマイズされる高い定義HDMIスリップ リング

BH50130信号のスリップ リングの記述

SENRING BH50130シリーズ産業バス スリップ リングはさまざまな産業バス信号を送信するために設計されているスリップ リングの範囲である。このシリーズはHDMI、HD-SDI、ギガビットのイーサネット(GbE)、RS-232、RS-485、RS-422、Profibusおよび他の産業通信プロトコルのためのスリップ リングを含んでいる。さらに、シリーズは特定のアプリケ−ション使用要件によってより多くの信号のタイプを支えるためにカスタマイズすることができる。これらのスリップ リングは産業設備の回り、静止した部品間の信頼できるデータ転送を保障するために設計される。それらは高温、振動および塵を含む粗い環境条件の使用のために適している。SENRING BH50130シリーズは異なった産業適用の多様な必要性を満たしていろいろなサイズ、信号組合せおよび指定で利用できる。

利点:

1. Gapless伝達:高度の伝導性のスリップ リング技術はgapless信号伝達を可能にし、データ伝送の安定性そして信頼性を保障する。

2. 多数信号伝達:RS-232、RS-485、RS-422のイーサネットのようなCanBus、DeviceNet、ControlNet、Profibusおよび他の通信プロトコルのようなさまざまな産業バス信号の伝達を支え、特定のアプリケ−ション使用要件によって付加的な信号のタイプを支えるためにカスタマイズすることができる。

3. 高速伝達:サポート速いデータ転送のための必要性を満たすギガビットのイーサネットのような高速データ伝送。

4. ギャップをうめること:データ伝送に必要とし回る固定装置間のデータ伝送で回転装置の会い、ギャップをうめる。

5. スペース節約:小型および高い耐久性、救うスペースおよび改良の信頼性の統合された設計。

6. 高い信頼性:良質材料の作られて、精密は、厳格にテストされて機械で造り、高い信頼性および長い耐用年数を保障する。

BH50130信号のスリップ リングの特徴

1.穴のサイズ50mm、最高OD 130mm。96の回路;

2. 正確に高速データを送信しなさい

3. 固定してRS-232、RS-485、RS-422、VGA、等のようないろいろな種類の信号を、送信しなさい;

4. 正確にProfibus、LonWorks、CanBus、DeviceNetおよびControlNetのようないろいろな種類の産業バス信号を、送信しなさい;

5. USB、HDMI、1000Mのイーサネット、繊維光学、VGA、DVI、同軸RF (高周波)、等のような複雑な兆候を、送信しなさい;

BH50130信号のスリップ リングの技術仕様
回路いいえ。 2~96circuits (モデルによって決まる)
電圧評価 0~440 VDC/VAC
材料の収容 ALの合金
ワーキング・ライフ > refのための80の何百万(労働条件によって決まる)
電気騒音 <10m>
絶縁耐力 800VDC@50Hz
絶縁耐力 1000MΩ@600VDC
働く臨時雇用者。 -40℃ | 80°C
機械振動 MIL-STD-810E
現在 信号(2A)、10A/circuit
最高。回転速度 絶えず250RPM、断続的の1000RPM
トルク 0.1N.m;+0.03N.m/6ワイヤー
接触材料 貴金属:金合金
接触抵抗 <20m>
導線Spec。 UL Teflon@Awg22、Awg16
導線の長さ 300mm
IPの等級 IP51
仕事の湿気 10% | 85% RH
セリウムの証明書 肯定
材料 迎合的なRoHS

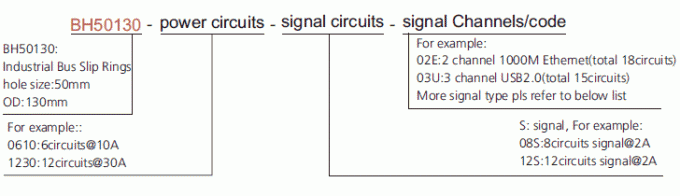

部品番号の記述
bh50130シリーズBH50130シリーズ産業バス スリップ リング スリップ リング記述
信号のタイプのコード リスト

F - 100Mのイーサネット(10、100 BaseTのイーサネット) - RJ45 (4circuits)

E - 1000Mのイーサネット(1000 BaseTのイーサネット) - RJ45 (9circuitsの)

P - Profibus (Profibus - D補助的な4 Pin) (4circuits)

C - Canbus (Canbus - D補助的な4 Pin) (4circuits)

D - 装置網- 5つのPinのマイクロ変更(5つの回路)

T - 制御網- 75 Ω BNC (4circuits)

V - VGA (9circuits)

U - USB 2.0 (5circuits)

R - RS485 (3circuits)

R1 - RS422 (5circuits)

R2 - RS232 (10circuits)

B - サーボ モーター エンコーダー信号(8circuits)

E1 - 産業イーサネット(9circuits)

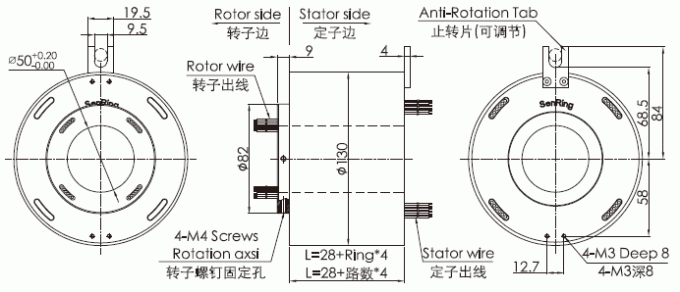

デッサン
bh50130シリーズBH50130シリーズ産業バス スリップ リング スリップ リング デッサン
