25.4mmの穴Diaのパンケーキ スリップ リング超低い抵抗、専門の解決

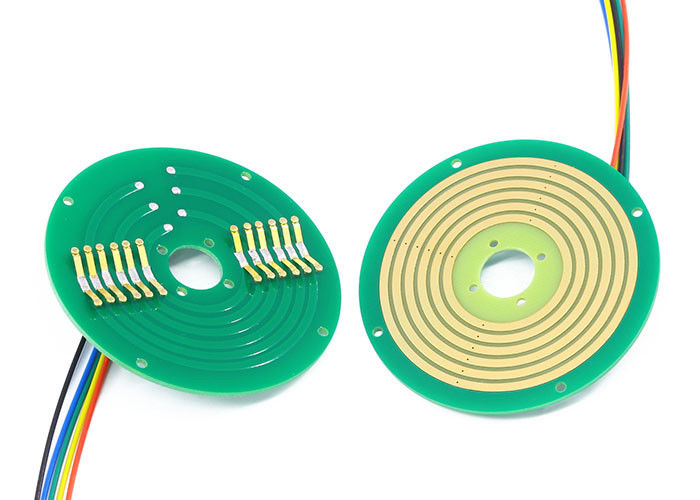

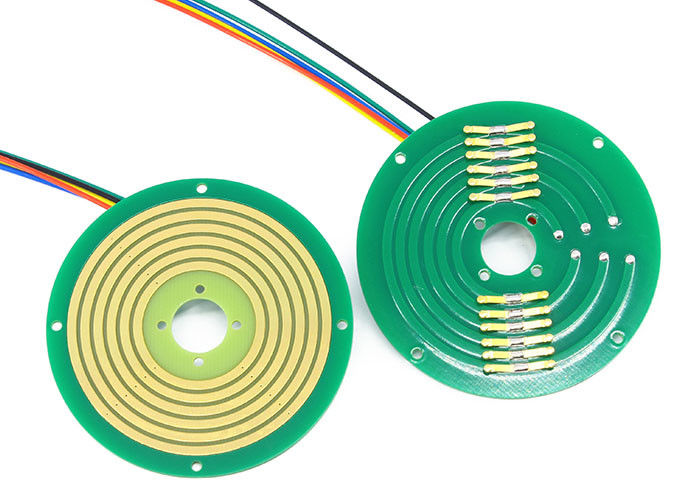

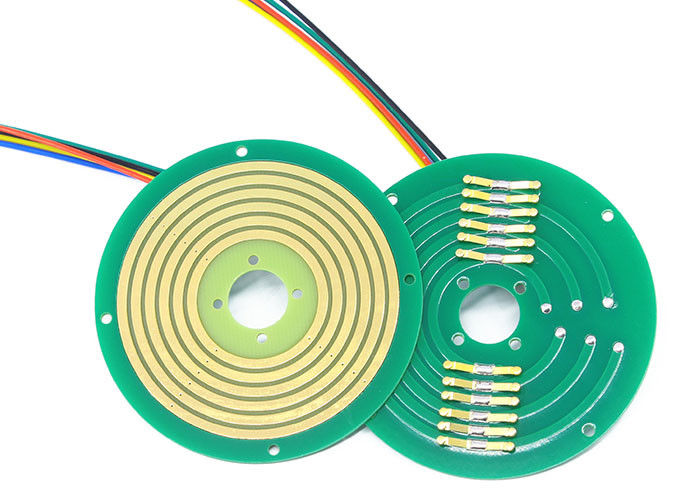

P025 PCBのパンケーキ スリップ リングの記述
P025シリーズPCBのスリップ リングに25.4mmの内部の直径および6mmの厚さがある（最も薄いの5mmに達することができる）。P025シリーズは革新的にPCBの基質、超堅い金張りの処置および流れおよび信号の混合された伝達を支えるのに超厚い銅ホイルの技術を使用する。それに安定性が高く、低いトルク、低損失、手入れ不要、低い電気騒音および超の長さの寿命の特徴がある。
P025 PCBのパンケーキ スリップ リングの特徴
1. 穴のサイズ:25.4の厚さ:6mm;
2. サポート0~12回路力/信号;
3. 非常に低い摩擦の下で信頼できる接触を確かめるために繊維のブラシの技術を採用する;
4. 低い接触抵抗、摩擦残骸無し;
5. 精密信号および供給力を送信するために結合することができる;
6. 貴金属のブラシ安定性が高いおよび信頼性を保障するため。
| 機械データ | |
| spec | データ |
| ワーキング・ライフ（参照） | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） |
|
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| トルク | 0.1N.m;+0.03N.m/6回路 | |

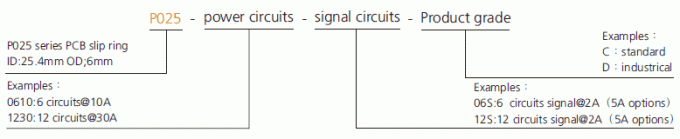

部品番号の記述

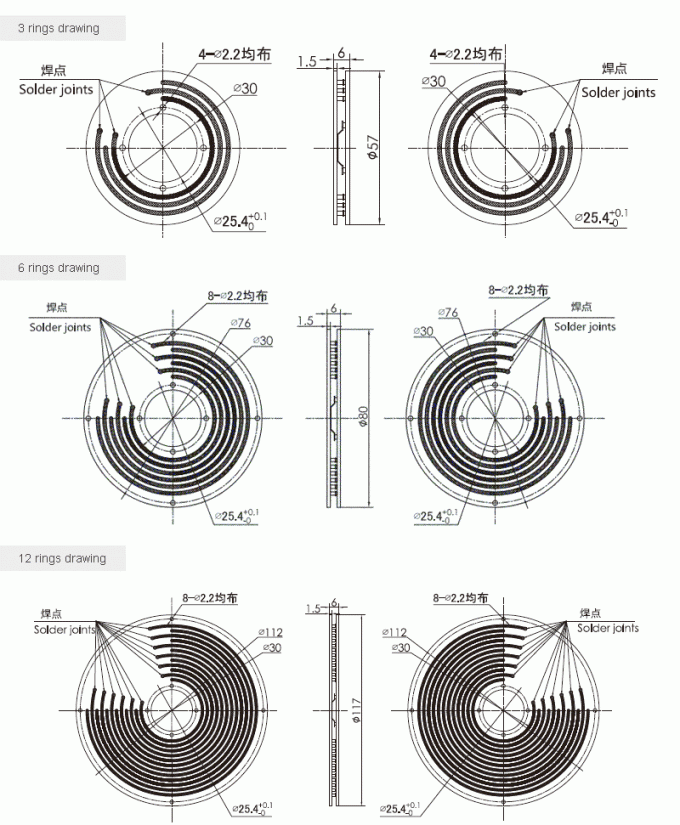

P025 PCBのパンケーキ スリップ リングのデッサン
標準モデル リスト
| モデル | 10A | signal/5A | リング |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
*Remark:回路はより大きい流れ、10AのN回路のために20A使用のための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合することができる。必要としたら穴のサイズ、ODの厚さ、回路をいいえカスタマイズしなさい。
P025 PCBのパンケーキ スリップ リング等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C:標準 | 100RPM | 5つの何百万の回転 | 貴金属 |
| D:industrical | 300RPM | 20の何百万の回転 |
金金
|
高さの制限があるとき、「パンケーキ」スリップ リング-また「は平らな」または「大皿」リングを呼んだ-最もよい解決であることができる。これらのスリップ リング単位は信号および力を運ぶために同心の溝と埋め込まれる固定子として機能するために上に取付けられてブラッシュ・ブロック アセンブリがdisc-shaped回転子に基づいている。私達は4からのあらゆる中心の退屈させたサイズの50のチャネルにこのタイプのスリップ リングを、カスタマイズしてもいい。接触は貴金属を使用し、規定回転数はチャネルの数およびスリップ リングの全面的なサイズによって決まる。
