高い回転速度および安定した接触が付いている軽い6mmの厚さのパンケーキ スリップ リング

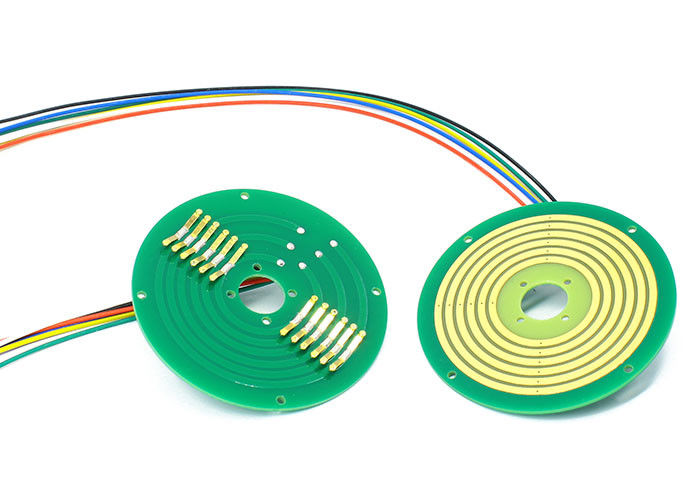

P012 PCBのパンケーキ スリップ リングの記述
P012シリーズPCBのスリップ リングに12.7mmの内部の直径および6mmの厚さがある。SenRing Kシリーズ パンケーキ スリップ リングより薄いのは伝導性のスリップ リングである。SenRingは革新的にPCBの基質、超堅い金張りの処置および流れおよび信号の混合された伝達を支えるのに超厚い銅ホイルの技術を使用する。それに安定性が高く、低いトルク、低損失、手入れ不要、低い電気騒音および超の長さの寿命の特徴がある。
P012 PCBのパンケーキ スリップ リングの特徴
1. 穴のサイズ:12.7の厚さ:6mm;
2. 非常に低い摩擦の下で信頼できる接触を確かめるために繊維のブラシの技術を採用する;
3. 低い接触抵抗、摩擦残骸無し;
4. 時rotaring 360°は精密信号および供給力を送信できる;
5. 貴金属のブラシ安定性が高いおよび信頼性を保障するため。
| 機械データ | |
| spec | データ |
| ワーキング・ライフ（参照） | スリップ リング等級のテーブルを参照しなさい |
| 回転速度 | スリップ リング等級のテーブルを参照しなさい |
| 働く臨時雇用者。 | -30℃∼80℃ |
| 仕事の湿気 | 0∼85% RH |
| 接触材料 | スリップ リング等級のテーブルを参照しなさい |
| 材料の収容 | アルミ合金 |
| IPの等級 | IP51 |
| 電気データ | ||
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絶縁抵抗 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） |
|
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| トルク | 0.1N.m;+0.03N.m/6回路 | |

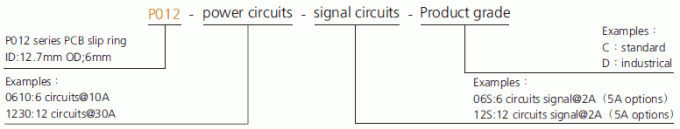

部品番号の記述

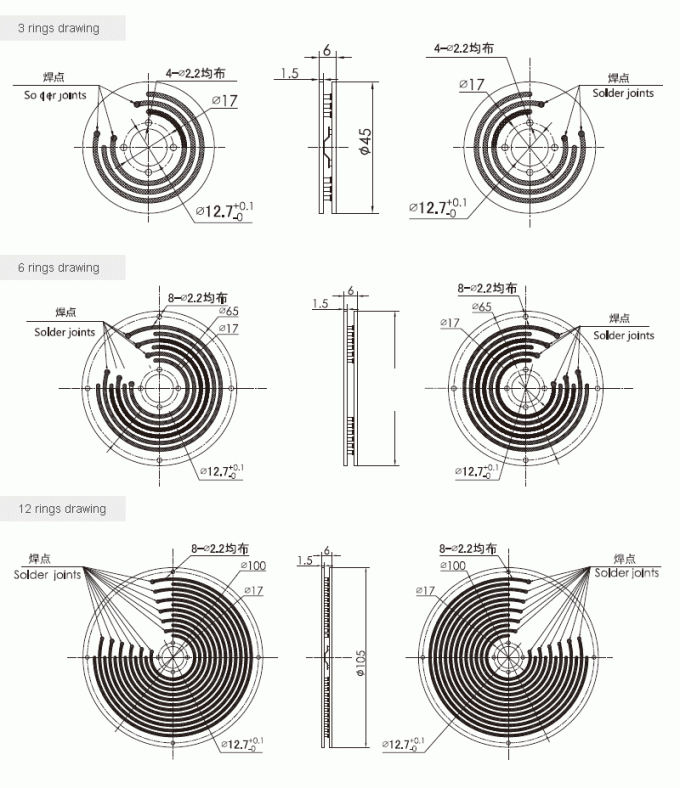

P012 PCBのパンケーキ スリップ リングのデッサン
標準モデル リスト
| モデル | 10A | signal/5A | リング |
| P012-0310 | 3 | 0 | 3 |
| P012-0210-04S | 2 | 4 | 6 |
| P012-06S | 0 | 6 | 6 |
| P012-1210 | 12 | 0 | 12 |
| P012-0410-08S | 4 | 8 | 12 |
| P012-0810-04S | 8 | 4 | 12 |
| P012-03S | 0 | 3 | 3 |
| P012-0410-02S | 4 | 2 | 6 |
| P012-0610 | 6 | 0 | 6 |
| P012-0210-10S | 2 | 10 | 12 |
| P012-0610-06S | 6 | 6 | 12 |
| P012-12S | 0 | 1 | 12 |
*Remark:回路はより大きい流れ、10AのN回路のために20A使用のための10Aの2つの回路のようなN*10Aを、並行して得るために並行して結合することができる。必要としたら穴のサイズ、ODの厚さ、スリップ リングの回路no.and信号のタイプをカスタマイズしなさい、
P012 PCBのパンケーキ スリップ リング等級のテーブル
| 等級コード | 最高の回転速度 | ワーキング・ライフ | 接触材料 |
| C:標準 | 100RPM | 5つの何百万の回転 | 貴金属 |
| D:industrical | 300RPM | 20の何百万の回転 |
金金
|
