起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001,ROHS,REACH
モデル番号:
FO208
私達に連絡しなさい
2つのチャネルの繊維電気スリップ リング繊維光学のロータリージョイント1310nm/1550nm
FO208繊維光学のロータリージョイントの記述
2チャネルの繊維光学のロータリージョイント（単モード/多重モード支持）は360程度の制限されていなく連続的か断続的な回転の間に繊維光学信号の2つのチャネルおよび電気的信号道の1-72のチャネルを同時に送信できる。それは固定位置からの回転位置に大容量データか信号を送信するまた必要があっている間無制限の回転を要求する場所のために適している。それは機械性能を、システム操作を簡単にするために改善でき、移動接合箇所の回転によって引き起こされる光ファイバーへの損傷を避ける。
FO208繊維光学のロータリージョイントの特徴
1.繊維のコネクター:FC、SC、ST、SMAまたは任意LC （PC /APC）、等;
2. 力、制御信号、コンピュータantomative制御のマイクロパワー信号を送信するために結合することができる;
3. 従来の電気スリップ リングと力および高速データを送信するために結合することができる;
4. 非接触、摩擦無し、長くワーキング・ライフ、>100百万回転（シグナル チャネル モデルのための20-30の何百万の回転）;
5. の電磁妨害雑音長距離伝達無し安全、信頼できる。
FO208繊維光学のロータリージョイントの技術仕様
| 項目/タイプ | 単一モード（SM） | 多モード（MM） |
| 帯域幅（nm） | ±50 | |
| 最高の挿入損失、23℃ （dB） | 4 | 3.5 |
| 挿入損失の変動（dB） | ≤2 | ≤1 |
| リターン・ロス（dB） | ≥50 （APC） | ≥40 （PC） |
| 最高力（W） | 0.5 | |
| 最高速度（rpm） | 400 | |
| ワーキング・ライフ | >200，000,000 | |
| 仕事の温度（℃） | -20~60 | |
| 保管温度（℃） | -50~85 | |
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| 絶縁抵抗 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 導線spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | <0> | |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | refのための8000の何百万（労働条件によって決まる） |
| 回転速度 | 250RPM |
| 仕事の温度 | -20℃~60℃ |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | 貴金属 |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m;+0.03N.m/6回路 |
| IPの等級 | IP51 |

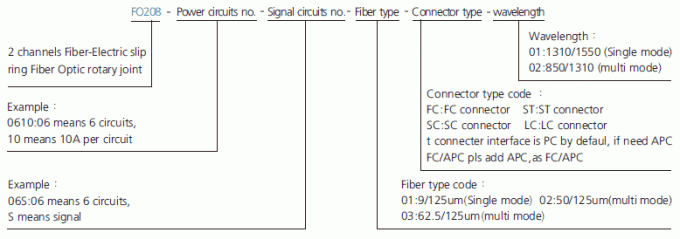

部品番号の記述

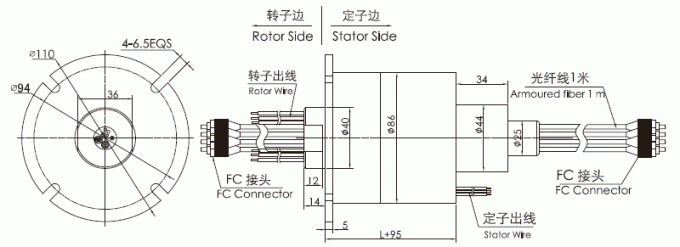

デッサン
標準モデル リスト
| FO208シリーズ2チャネルの繊維光学の@繊維電気スリップ リング モデル選択のテーブル; | ||||
| モデル | 繊維チャネルいいえ。 | 電力回路いいえ（10A） | 信号回路いいえ（2A/5A） | 長さL （mm） |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
