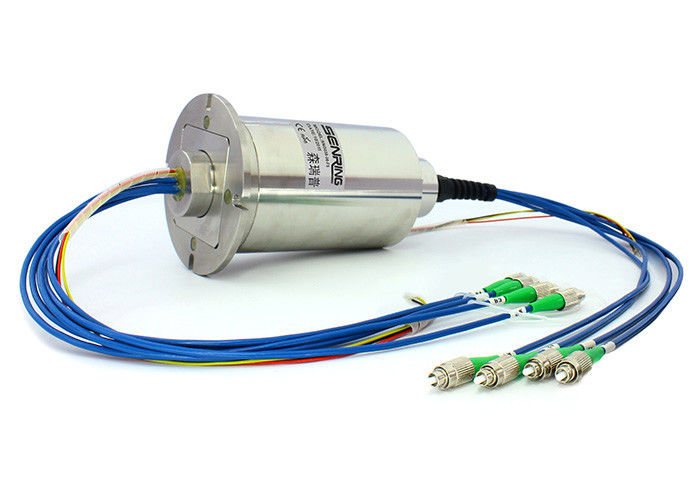

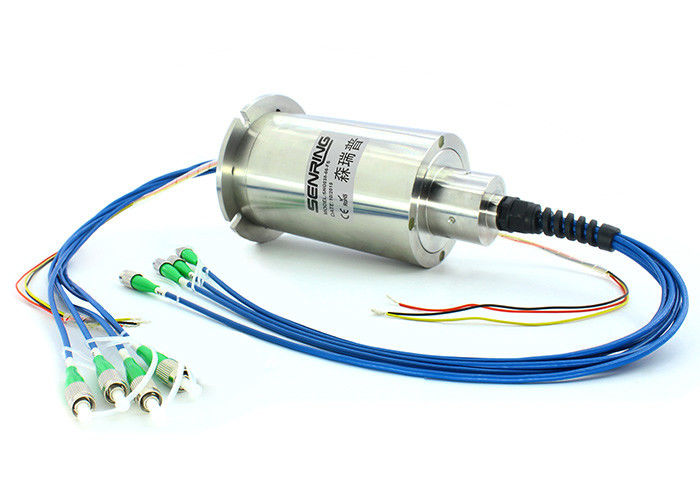

安全な、信頼できる4つのチャネルの繊維光学のロータリージョイント1310nm/1550nm
FO408繊維光学のロータリージョイントの記述
4つのチャネル（単モード/多重モード支持）が付いているSenring FO408の繊維光学のロータリージョイントは360程度の制限されていない回転の間に損失なしでデータを送信できる。それは固定位置からの回転位置に大容量データか信号を送信するまた必要があっている間無制限の連続的か断続的な回転を要求する場所のために特に適している。それは機械性能を、システム操作を簡単にするために改善でき、移動接合箇所の回転によって引き起こされる光ファイバーへの損傷を避ける。
FO408繊維光学のロータリージョイントの特徴
それは多重チャンネルの回転を用いる単一か多数の繊維光学信号を送信できる。繊維光学のコネクターはFCから、SC、ST、SMA、またはLC （PCおよびAPC）、等選ぶことができる。それは電源、制御信号、器械およびコンピュータ自動制御に必要なマイクロ電気信号の伝達を混合できる。従来の電気スリップ リングと共にそれが送信力および高速データのためのopto-electric雑種のスリップ リングを作成するのに使用することができる。それは無接触、である（200-300百万の回転の上で単心） 100まで，000,000の回転の長い寿命と非摩擦。それは電磁妨害雑音なしで安全、信頼できる、leak-proof、およびであり、長距離伝達を可能にする。
カスタマイズ可能な変数
1. 回路の数私は私を私が私ワイヤー出口の方向私設置サイズ促進し、/保護レベル、/収容材料、そして色現在の電圧1つ大きさで分類する
2。イーサネット、USB、SDI、HDMI、RS、LVDS、Canbus、ファイヤーワイヤー、等のような30種類まで、信号を混合し、送信できる。
3.統合された繊維光学、RFのgas-liquid接合箇所
FO408繊維光学のロータリージョイントの技術仕様
| 項目/タイプ | 単一モード（SM） | 多モード（MM） |
| 帯域幅（nm） | ±50 | |
| 最高の挿入損失、23℃ （dB） | 4 | 3.5 |
| 挿入損失の変動（dB） | ≤2 | ≤1 |
| リターン・ロス（dB） | ≥50 （APC） | ≥40 （PC） |
| 最高力（W） | 0.5 | |
| 最高速度（rpm） | 400 | |
| ワーキング・ライフ | >200，000,000 | |
| 仕事の温度（℃） | -20~60 | |
| 保管温度（℃） | -50~85 | |
| spec | データ | |
| 力 | 信号 | |
| 電圧範囲 | 0~440VAC/VDC | 0~440VAC/VDC |
| 絶縁抵抗 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 導線spec。 | AWG17#はテフロンを銀めっきした | AWG22#はテフロンを銀めっきした |
| 導線の長さ | 標準300mm （カスタマイズすることができる） | |
| 絶縁耐力 | 500VAC@50Hz、60s | |
| 電気騒音 | <0> | |
| 機械データ | |
| spec | データ |
| ワーキング・ライフ | refのための8000の何百万（労働条件によって決まる） |
| 回転速度 | 250RPM |
| 仕事の温度 | -20℃~60℃ |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | 貴金属 |
| 材料の収容 | アルミ合金 |
| トルク | 0.1N.m+ （0.03N.m/6回路） |
| IPの等級 | IP51 |

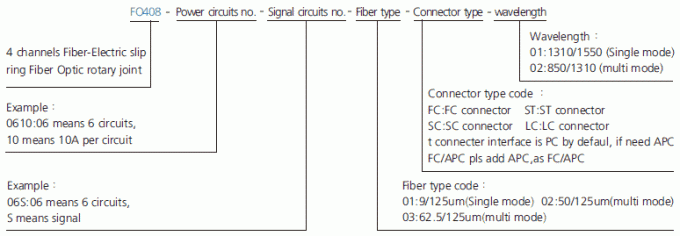

部品番号の記述
デッサン
| FO408シリーズ4チャネルの繊維電気スリップ リング モデル選択のテーブル; | ||||
| モデル | 繊維チャネルいいえ。 | 電力回路いいえ（10A） | 信号回路いいえ（2A/5A） | 長さL （mm） |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| FO408-0410-20S | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| FO408-30S | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| FO408-0610-30S | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| FO408-1210-30S | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| FO408-1810-30S | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| FO408-60S | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
