起源の場所:
中国
ブランド名:
senring
証明:
CE, ISO9001,ROHS,REACH
モデル番号:
M220
私達に連絡しなさい

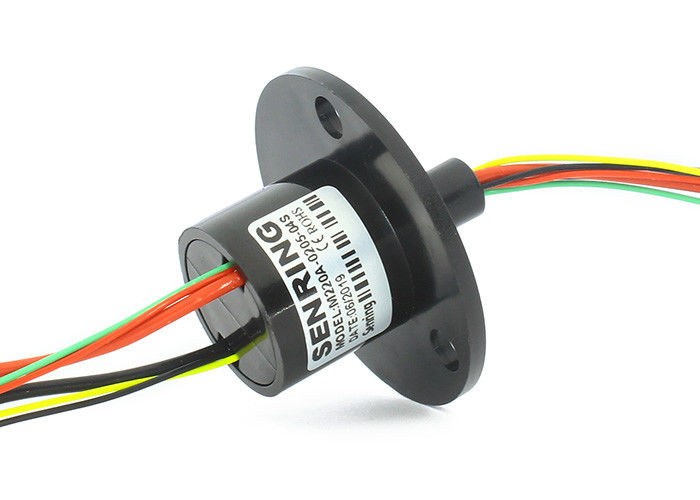

低いトルクの中型のカプセルのスリップ リングOD 22mm 2~36wires力/信号
M220カプセルのスリップ リングの記述
Senring SNM220シリーズ中型のカプセルのスリップ リング、OD 22mmの19mm~57.3mmの選択、タイプ フランジからのそしてフランジoptional.SNM022シリーズ カプセルのスリップ リングのない長さは設計されていた90° V-の溝保障する滑らかな回転をの低いトルク、また密集した、高度の軍隊である
M220カプセルのスリップ リングの特徴
1. スリップ リングに22mmの外の直径がある;
2. トルクは非常に小さい、0.06N.m以下;
3. 標準モデルは信号（チャネルごとの2A）の2-36のチャネルを支え、チャネルの異なった数を用いる注文のスリップ リングは作ることができる;
4. 標準的な利用できるの標準化されたプロダクト;

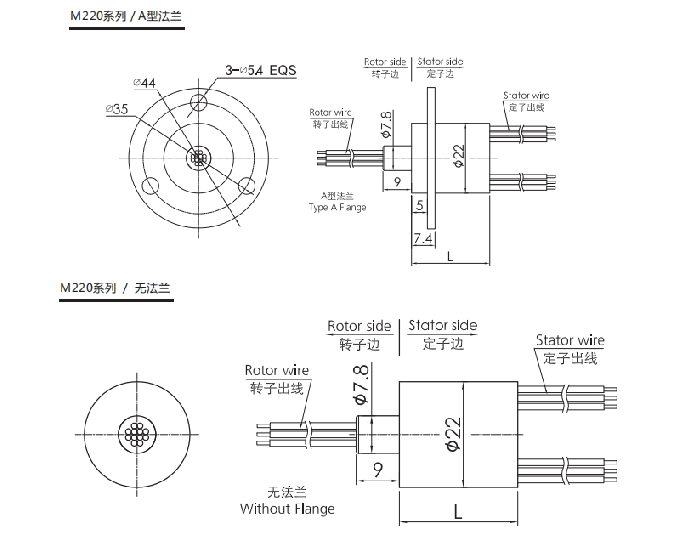

5. 選択を取付けていてA-typeおよびUタイプのフランジが両方、取付けること容易。
M220カプセルのスリップ リングの技術仕様
| Mechanicall変数 | |
| ワーキング・ライフ | refのための10millions （労働条件によって決まる） |
| 回転速度 | 250RPM |
| 働く臨時雇用者。 | -30°C~80°C |
| 仕事の湿気 | 0~85% RH |
| 接触材料 | 貴金属:金金 |
| 材料の収容 | 設計されたプラスチック |
| トルク | 0.05N.m+0.01N.m/6ワイヤー |
| IPの等級 | IP51 |
| 電気変数 | ||
| Spec. | 力 | 信号 |
| 電圧範囲 | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionの抵抗 | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| 導線Spec。 | モデル リストを参照しなさい | モデル リストを参照しなさい |
| 導線の長さ | 標準的な長さ150mm （カスタマイズすることができる） | |
| 絶縁耐力 | 300VAC@50Hz、60s | |
| 電気騒音 | < 0=""> | |
| IPの等級 | IP51 | |

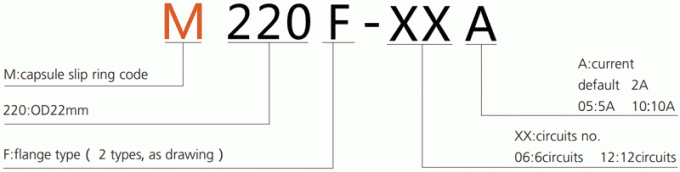

部品番号の記述
| モデル | 回路いいえ。 | 最高の現在/回路 | 導線spec。 | 長さL （mm） |
| M220-06 | 6 | 2A | 銀めっきのテフロンAWG26# | 19 |
| M220-12 | 12 | 2A | 銀めっきのテフロンAWG26# | 26 |
| M220-18 | 18 | 2A | 銀めっきのテフロンAWG26# | 33 |
| M220-24 | 24 | 2A | 銀めっきのテフロンAWG26# | 40 |
| M220-36 | 36 | 2A | 銀めっきのテフロンAWG26# | 54.5 |
| M220-0605 | 6 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0805 | 8 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-1205 | 12 | 5A | 銀めっきのテフロンAWG22# | 40 |
| M220-0210 | 2 | 10A | 銀めっきのテフロンAWG17# | 26 |
| M220-0310 | 3 | 10A | 銀めっきのテフロンAWG17# | 33 |
| M220-0410 | 4 | 10A | 銀めっきのテフロンAWG17# | 40 |
| M220-0230 | 2 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0330 | 3 | 30A | 銀めっきのテフロンAWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#の信号&AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#の信号&AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#の信号&AWG26# | 40 | |
導線のカラー コード
| リングいいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 黒い | 茶色 | 赤い | オレンジ | 黄色い | 緑 | 青 | 紫色 | 灰色 | 白い | ピンク | 淡いブルー |
